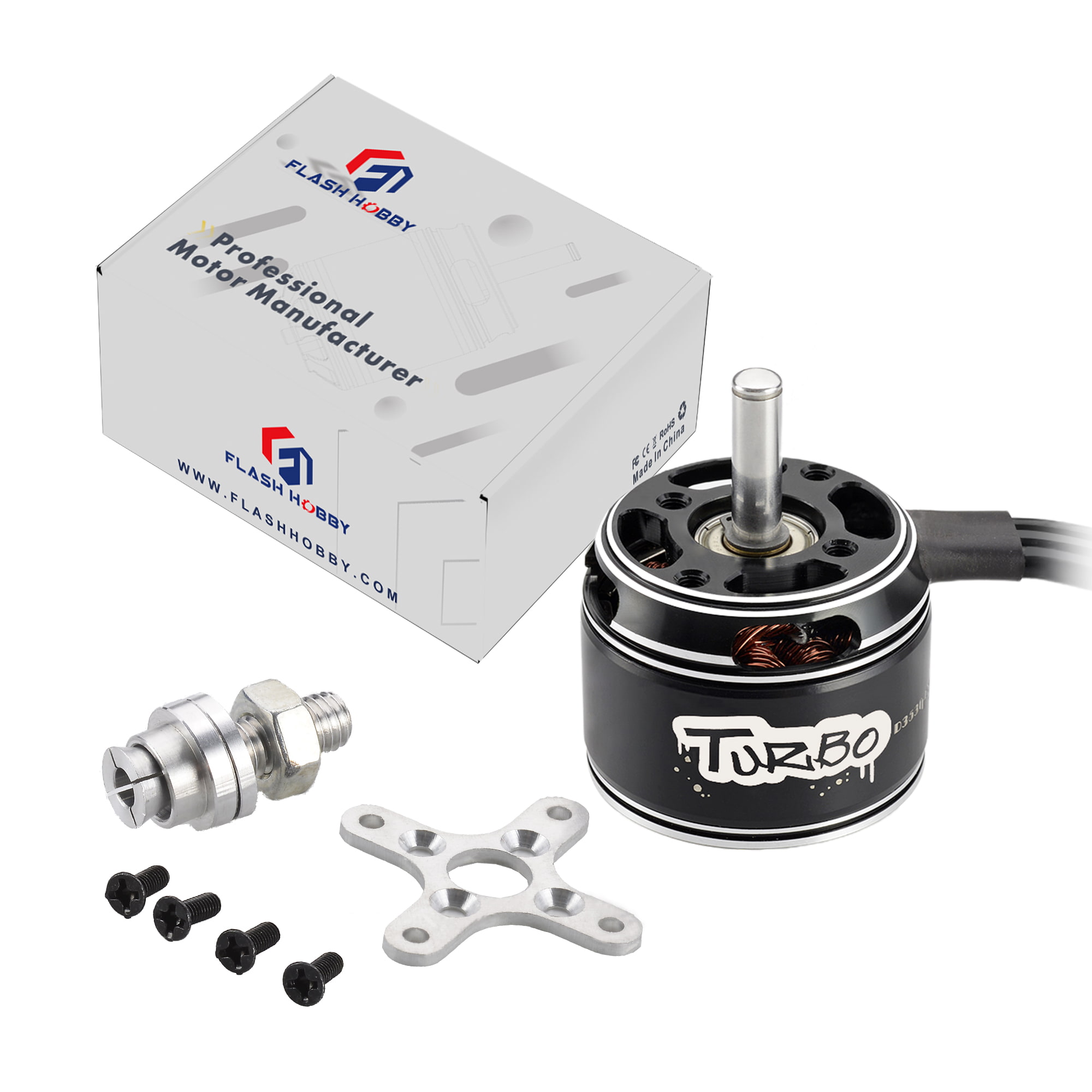

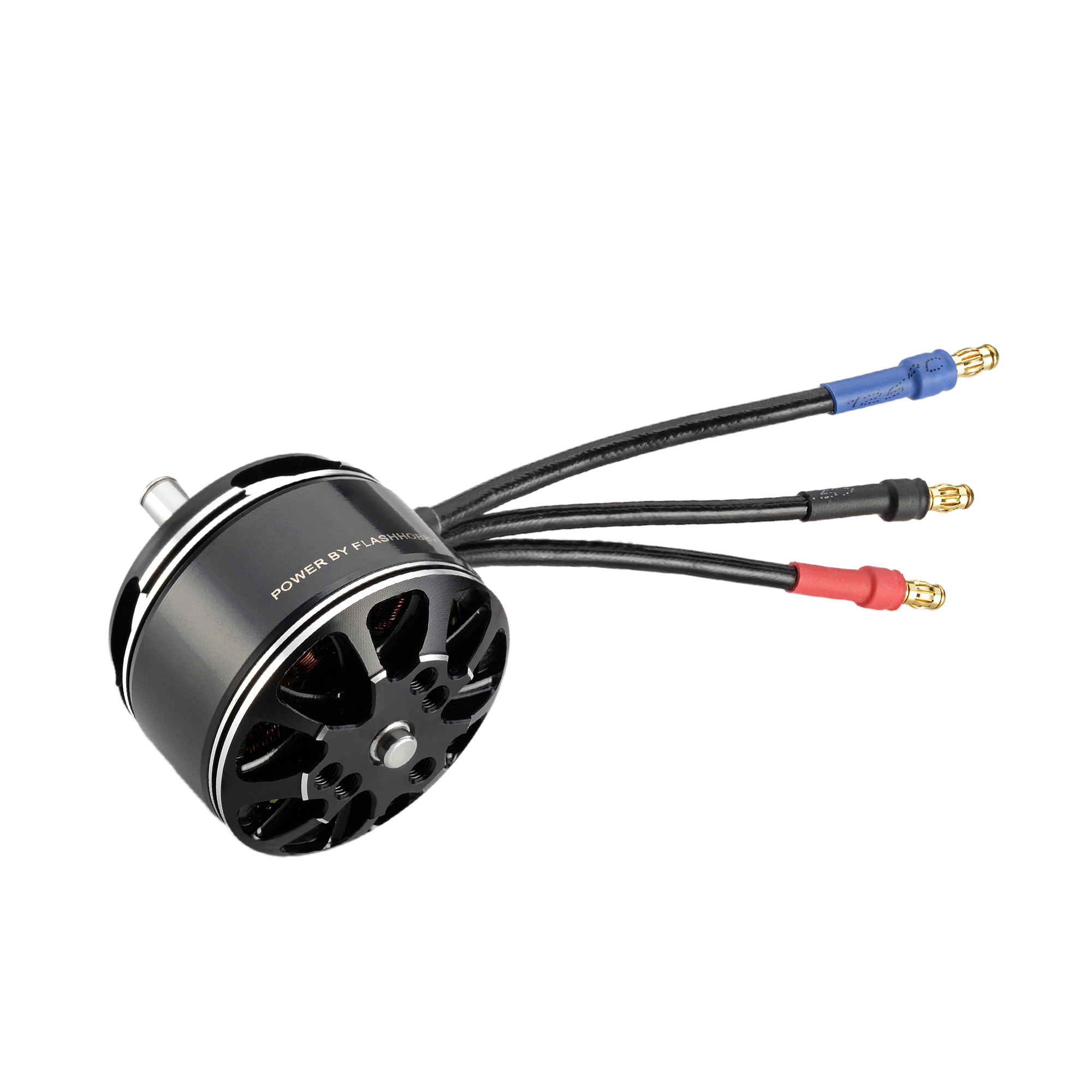

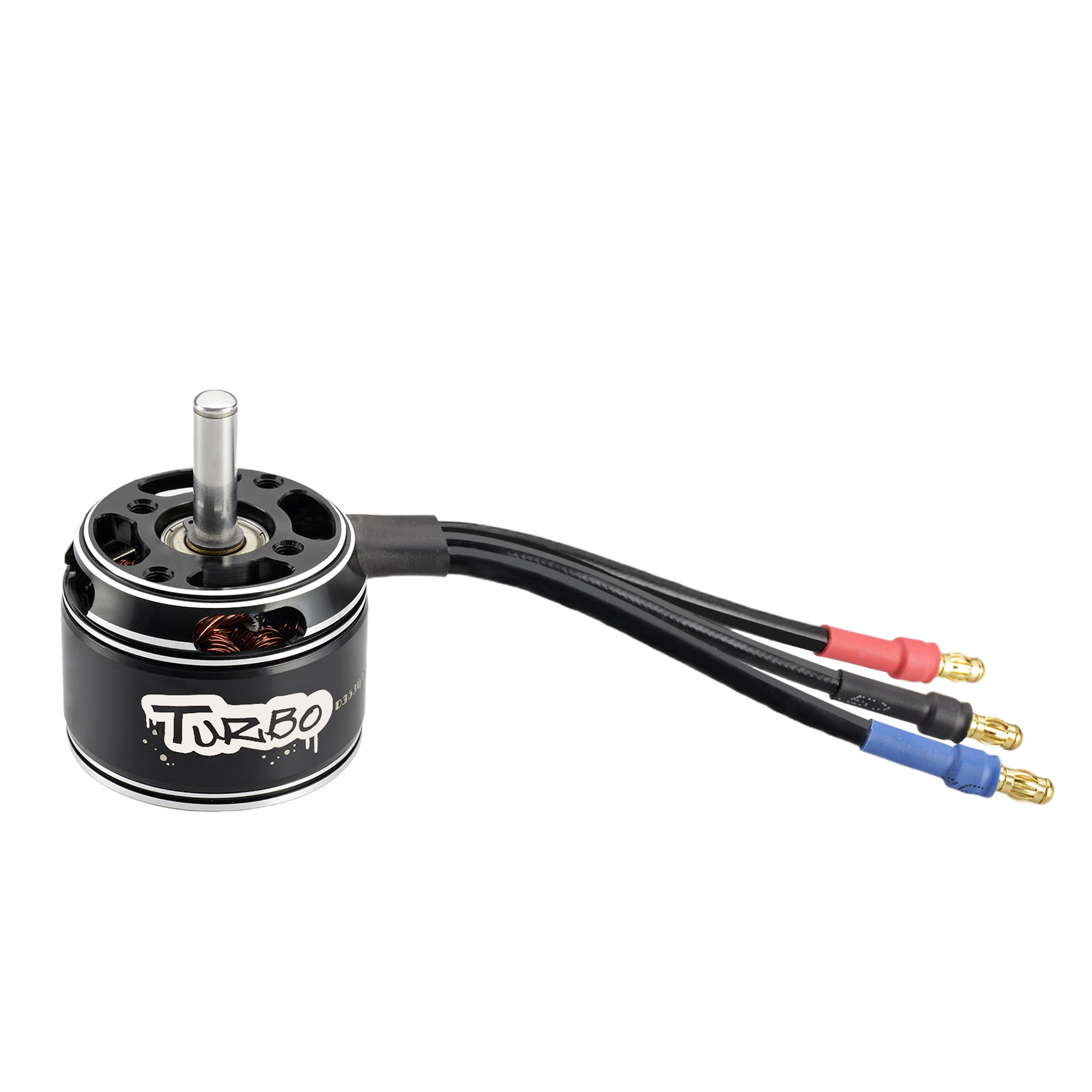

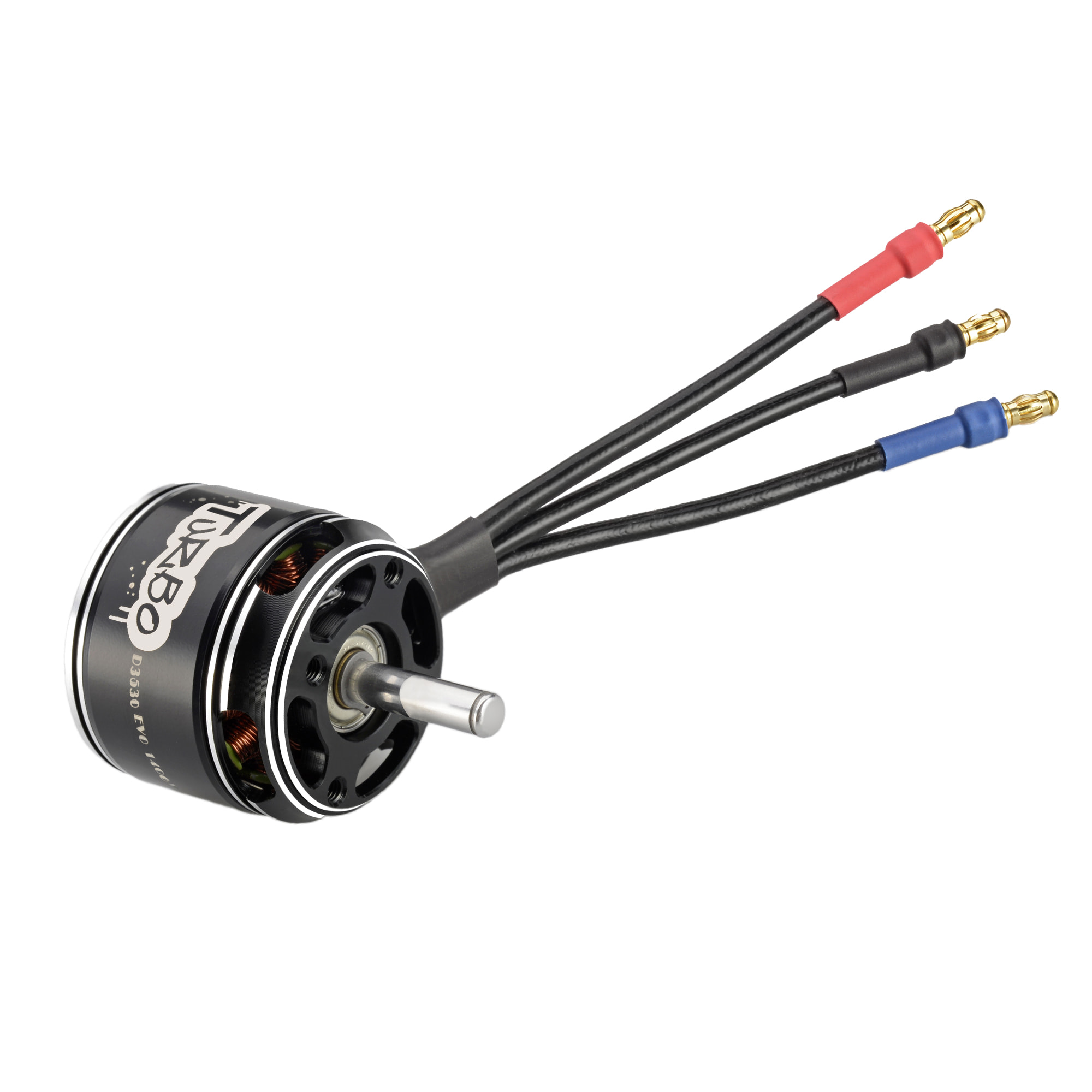

D3530EVO Motor met vaste vleugel

●Gewicht: 75,1 g (inclusief draden)
●Motorgrootte: 35,3 x30 mm
●Schachtgrootte: 5,0*47,5 mm
●Statordiameter: 28 mm
●Statorhoogte: 8 mm
●Motorsteun: 19*25mm (M3*4)
●Configuratie: 12N14P
●KV-waarde: 1100KV, 1400KV, 1700KV of aangepaste KV
Het volgende is een inleiding tot de D3530EVO-motor met vaste vleugels. Ik hoop u te helpen de D3530EVO-motor met vaste vleugels beter te begrijpen. Welkom nieuwe en oude klanten om met ons te blijven samenwerken om samen een betere toekomst te creëren!

Model:D3530EVO

Stuur onderzoek

D3530EVO Borstelloze DC-motortoepassing

Iedereen heeft verschillende speciale zorgen over de 3530EVO-motor met vaste vleugels, en wat we doen is de productvereisten van elke klant maximaliseren, zodat de kwaliteit van onze 3530EVO-motor met vaste vleugels door veel klanten goed is ontvangen en in veel landen een goede reputatie heeft genoten. Flash Hobby 3530EVO vaste vleugelmotor heeft een karakteristiek ontwerp en praktische prestaties en een concurrerende prijs. Neem voor meer informatie over de 3530EVO vaste vleugelmotor gerust contact met ons op. D3530EVO(2808) Borstelloze gelijkstroommotor voor helikopterhouder Koffiezetapparaat Melktheemachine Elektrische boormachine Maaimachine Robotarm

Kenmerken van de 3530 EVO borstelloze gelijkstroommotor
48H niveaumagneet
Precisie gebalanceerde rotortest
14P12N-motorontwerp met hoog koppel
CNC 6061-T6 aluminium bel
Geïmporteerd (NSK/NMB) lager met hoog toerental

Hoge temperatuurbestendige koperdraadwikkeling

Specificaties 3530 EVO borstelloze gelijkstroommotor

Gewicht: 55,7 g (inclusief draden)
Motorgrootte: 28 x 26 mm
Schachtmaat: 3,0 * 41,0 mm
Motorsteun: 16*19mm (M3*4)
Configuratie: 12N14P

3530 EVO KV-waarde voor selectie

KV-waarde: 1100KV, 1400KV, 1700KV of aangepaste KV

Kv: 1100KV
Maximaal watt: 380 W
Maximale stroom: 23,27A
Geen belastingsstroom: 1,16A/10V
Weerstand: 97,5 mΩ
Batterij: 3-4S Lipo
Voorgestelde Prop: 8 inch prop

Kv: 1400KV
Maximaal watt: 663 W
Maximale stroom: 42,97A
Geen belastingsstroom: 1,77A/10V
Weerstand: 54,4 mΩ
Batterij: 3-4S Lipo
Voorgestelde Prop: 8 inch prop

Kv: 1700KV
Maximaal watt: 702,5 W
Maximale stroom: 44,92A
Geen belastingsstroom: 2,48A/10V
Weerstand: 34,3 mΩ
Batterij: 3-4S Lipo
Voorgestelde Prop: 7 inch prop

3530 EVO-motortekening:

Verbinding:

3530 EVO Brushless DC Motor Specification

3530 EVO Motor Drawing:

D3530 EVO RC Brushless Motor Test Datas

MOTOR TECHNICAL DATA:
ltem NO.	Volts(V)	Prop	Throttle(%)	CURRENT (A)	Power(W)	Thrust (g)	PRM	Efficiency (g/W)	Operating temperature(℃)
D3530-1100KV(EVO)	12.45	7x5	40%	3.10	38.6	221	6162	5.7	37.2℃
	12.43		50%	4.21	52.3	284	6874	5.4
	12.41		60%	5.30	65.8	311	7441	4.7
	12.38		70%	6.63	82.1	373	8097	4.5
	12.34		80%	8.83	109.0	436	8941	4.0
	12.28		90%	11.62	142.7	519	9862	3.6
	12.26		100%	13.00	159.4	565	10156	3.5
	12.82	APC8x6	40%	3.33	42.7	264	6299	6.2	38.3℃
	12.75		50%	4.53	57.8	331	7043	5.7
	12.60		60%	5.80	73.1	393	7639	5.4
	12.45		70%	7.36	91.6	446	8323	4.9
	12.43		80%	9.93	123.4	555	9178	4.5
	12.40		90%	13.29	164.8	670	10060	4.1
	12.33		100%	14.75	181.9	715	10347	3.9
	16.86	7x5	40%	4.65	78.4	352	7799	4.5	39.1℃
	16.75		50%	6.45	108.0	433	8691	4.0
	16.70		60%	8.35	139.4	513	9496	3.7
	16.50		70%	10.82	178.5	627	10363	3.5
	16.45		80%	14.86	244.4	753	11467	3.1
	16.32		90%	19.51	318.4	929	12467	2.9
	16.22		100%	21.52	349.1	958	12764	2.7
	16.77	APC8x6	40%	4.71	79.0	390	7660	4.9	39.6℃
	16.70		50%	6.56	109.6	477	8590	4.4
	16.65		60%	8.69	144.7	582	9370	4.0
	16.50		70%	11.44	188.8	695	10227	3.7
	16.48		80%	15.92	262.4	877	11264	3.3
	16.43		90%	21.12	347.0	1021	12125	2.9
	16.36		100%	23.27	380.7	1080	12349	2.8
D3530-1400KV(EVO)	12.39	7x5	40%	5.52	68.4	296	7357	4.3	38.5℃
	12.35		50%	7.56	93.4	352	8238	3.8
	12.31		60%	9.78	120.4	412	8985	3.4
	12.27		70%	12.31	151.0	504	9766	3.3
	12.18		80%	16.96	206.6	662	10790	3.2
	12.07		90%	22.19	267.8	784	11772	2.9
	12.01		100%	24.38	292.8	826	12111	2.8
	12.86	APC8x6	40%	6.41	82.4	442	6553	5.4	39.3℃
	12.80		50%	9.09	116.4	607	7405	5.2
	12.79		60%	12.93	165.4	756	8315	4.6
	12.69		70%	17.57	223.0	919	9142	4.1
	12.56		80%	23.26	292.1	1046	10014	3.6
	12.38		90%	30.30	375.1	1284	10721	3.4
	12.28		100%	32.63	400.7	1351	10891	3.4
	12.38	APC9x6	40%	6.01	74.4	356	6418	4.8	39.8℃
	12.34		50%	8.49	104.8	538	7272	5.1
	12.27		60%	11.96	146.7	693	8133	4.7
	12.19		70%	16.14	196.7	861	8949	4.4
	12.08		80%	21.74	262.6	1066	9773	4.1
	11.93		90%	28.34	338.1	1195	10569	3.5
	11.86		100%	30.83	365.6	1283	10790	3.5
	16.28	APC8x6	40%	8.58	139.7	654	7679	4.7	40.7℃
	16.19		50%	12.66	205.0	836	8724	4.1
	16.07		60%	18.34	294.7	1009	9730	3.4
	15.84		70%	24.11	381.9	1241	10598	3.2
	15.65		80%	31.61	494.7	1469	11341	3.0
	15.47		90%	40.16	621.3	1650	12010	2.7
	15.43		100%	42.97	663.0	1662	12070	2.5
D3530-1700KV(EVO)	12.65	7x5	40%	9.17	116.0	430	8664	3.7	39.6℃
	12.60		50%	12.77	160.9	522	9630	3.2
	12.52		60%	16.68	208.8	614	10457	2.9
	12.40		70%	21.83	270.7	762	11455	2.8
	12.23		80%	28.73	351.4	912	12538	2.6
	11.95		90%	37.08	443.1	1100	13430	2.5
	11.92		100%	40.81	486.5	1167	13725	2.4
	12.68	APC8x6	40%	9.29	117.8	502	8524	4.3	40.3℃
	12.61		50%	13.07	164.8	620	9477	3.8
	12.53		60%	17.41	218.1	737	10299	3.4
	12.42		70%	23.26	288.9	894	11222	3.1
	12.27		80%	31.38	385.0	1056	12150	2.7
	12.07		90%	41.31	498.6	1207	12963	2.4
	11.99		100%	44.51	533.7	1229	13224	2.3
	16.57	APC7x4	40%	10.37	171.8	545	11871	3.2	40.3℃
	16.49		50%	13.85	228.4	716	13091	3.1
	16.37		60%	17.67	289.3	869	14130	3.0
	16.14		70%	22.83	368.5	1046	15259	2.8
	15.92		80%	30.40	484.0	1255	16705	2.6
	15.65		90%	39.43	617.1	1474	17890	2.4
	15.64		100%	44.92	702.5	1577	18461	2.2
Notes: The test condition oftemperature is motor surface temperature in 100% throttle while the motor run 15 s.environment temperature 26℃
